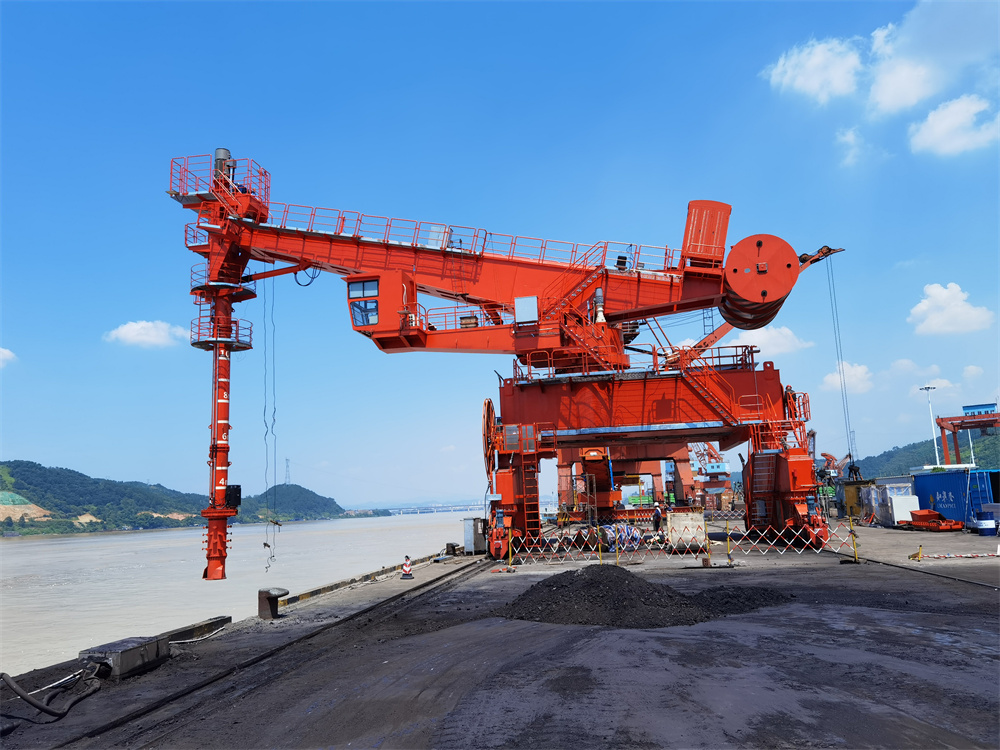

 螺旋式卸船机属于连续卸船机，由以下部分所组成：沿顺岸轨道移动的门架及行走小车；支承在门架上并绕中心旋转的平台；由变幅油缸驱动可上下俯仰的水平伸臂及固定其上的水平螺旋输送机；由摆动油缸驱动可绕水平伸臂端部前后摆动的竖直臂及固接其上的垂直螺旋输送机；安装在垂直螺旋下端的松料螺旋及取料装置；位于门架上旋转塔架下方的水平螺旋输送机；码头后方带式输送机等。

该机主要由金属结构、输送系统、辅助工作机构、操作控制系统等部分组成。金属结构包括门架及支承圆筒、圆筒上转台、水平支承臂、垂直支承臂等。门架采用箱形结构，门架支腿常采用一刚一柔支腿，以避免由于门架变形所产生的车轮啃轨现象。回转支承装置采用滚动轴承式回转支承，水平臂与垂直臂可采用管形结构或箱形结构。对水平输送距离较长的水平臂应加副桁架以增强其刚性。水平臂的尾端装有活对重以平衡垂直臂及垂直螺旋输送机的自重力。螺旋卸船机的输送系统由垂直臂螺旋输送机、相对旋转式取料装置、水平臂螺旋输送机以及门架螺旋输送机所组成。码头后方一般采用带式输送机系统。卸船机的辅助工作机构包括卸船机的行走机构，回转部分的回转机构，水平臂与其上水平臂螺旋输送机的俯仰液压缸，垂直臂与其上的垂直臂螺旋输送机以及取料装置的摆动液压缸。
