三小车葫芦双梁起重机产品介绍：

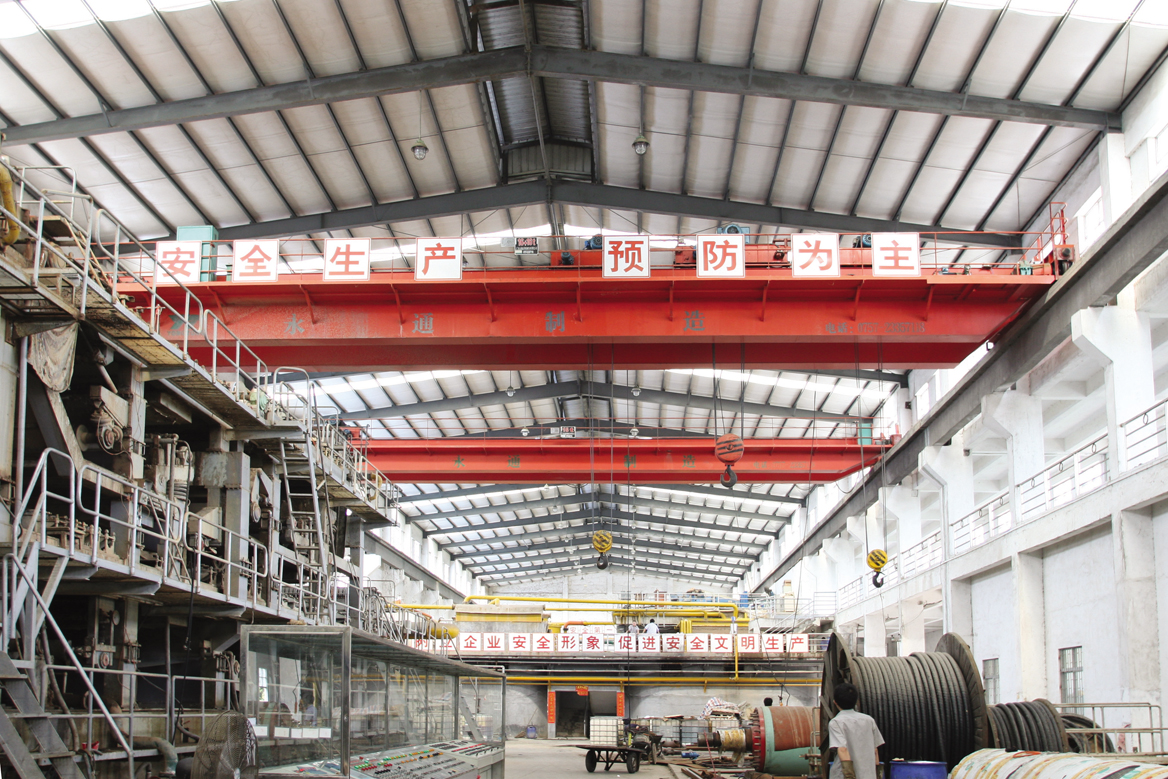

一般由机械、电气和金属结构三大部分组成。双梁桥式起重机外形象一个两端支承在平行的两条架空轨道上 平移运行的单跨平板桥。

1、双梁桥式起重机机械部分：分为三个机构即起升机构、小车运行机构和大车运行机构。起升机构是用来垂直升降物品，小车运行机构是用来带着载荷作横向移动；大车运行机构用来将起重小车和物品作纵向移动，以达到三维空间里做搬运和装卸货物用。

2、金属结构部分：由桥架和小车架组成。

3、电气部分：由电气设备和电气线路组成。

三小车葫芦双梁起重机结构图纸：

1、桥架：由两根主梁和两根端梁及走台和护栏等零部件组成的。其结构形式有两种：箱形的和桁架的。

2、大车运行机构：由电动机、制动器、减速器、联轴器、传动轴、角型轴承箱、车轮等零部件组成。

3、双梁桥式起重机小车：由小车架、起升机构和小车运行机构组成的。

4、起升机构由电动机、制动器、传动轴、联轴器、减速器、卷筒、定滑轮组和钢丝绳等零部件组成的。分单制动器和双制动器。

5、双梁桥式起重机司机室：起重机操作者工作的地方。里面设有控制设备（联动台或凸轮控制器）、配电保护箱、信号装置和照明设备。舱门关闭好之后，起重机才能开动。这样可以避免车上有人工作或人还没进入司机室时就开车，造成人身事故。

三小车葫芦双梁起重机零部件：

   双梁桥式起重机的备品备件主要有：轴承、滑轮、车轮、传动轴、钢丝绳、制动器闸皮、缓冲器、联轴器。

1、吊钩组：是取物装置。注意：吊钩表面不得有裂纹；钩口部位的磨损和滑轮轮缘的破碎。

2、滑轮组：分为动滑轮组和定滑轮组。注意：表面是否有裂纹；工作滑轮是否转动灵活，滑轮轮缘是否破碎。滑轮破损后，用户常采用硬钎焊（黄铜水焊）或电焊修补，以继续使用。由于不均匀加热，使滑轮变形，且硬度不均匀，会造成钢丝绳不正常磨损，焊接质量也不易***，故不允许焊补。

3、钢丝绳：注意：断丝、断股、打结、生锈、点蚀。在卷筒上涂抹锂基润滑脂润滑。

4、卷筒组：是起升机构中用以缠绕钢丝绳的部件。 齿轮联接盘式卷筒组为封闭式传动，分组性好。

5、减速器：是把电动机的高转速，降低到各机构所需要的工作转速。常用卧式减速器ZQ、立式减速器ZSC。注意:检查油位；减速器运转平稳，不应有跳动、撞击和剧烈或断续的噪声，声音均匀；在紧固处和联接处不得松动。

6、联轴器：用来联接两根同轴线布置或基本平行的转轴，传递扭矩同时补偿少许角度和径向偏移。常用有CL型齿轮联轴器、CLZ型齿轮联轴器、制动轮齿轮联轴器。注意：润滑、齿的磨损。

7、制动器：一般装在机构的高速轴上，以减少制动力矩。电力液压块式制动器型号是YWZ。注意：润滑转动的轴销部位；观察制动衬垫有无烧焦现象或有无焦糊味；制动轮摩擦面是否有油污。

8、车轮组：车轮与角轴承箱装配在一起，组成车轮组。车轮按轮缘分：双轮缘车轮、单轮缘车轮；注意：轮缘的磨损。轮缘少于10 毫米时要及时汇报，并密切观察。

9、缓冲器：用来吸收起重机（或小车）与挡架（或碰头）或同一跨度上相邻起重机相碰撞时所产生的能量。分为：橡胶缓冲器和弹簧式缓冲器。 注意：检查其是否完好。
10、电阻器：用来限制电动机电流的电器。机构起动平稳，减少冲击。

11、导电装置：电源导电装置和小车导电装置。安全滑触线   集电器   电缆滑车

12、行程开关：按用途可分为终点开关（限位开关）和安全开关（保护开关）。

三小车葫芦双梁起重机主要技术参数如下：  起重量：5t、10t、16T/3.2t、20T/5t、32T/5t、50T/10t、75T/20T、125T/20T、150T/50T、160T/50T等多种规格；跨度：10.5m、13.5m、16.5m、19.5m、22.5m、25.5m、28.5m、31.5m等多种规格。工作级别：A5（用于工作不太频繁，如一般机械加工和装配车间）A6（用于工作较为频繁、如冶金和铸造车间的辅）  起重量用分数形式表示，分子为主钩起重量，分母为副钩起重量。

依靠沿厂房轨道方向的纵向移动，小车的横向移动和吊钩的升降运动来进行工作。  QD型双梁起重机适用于机械加工与装配车间、厂矿、企业的车间、仓库、金属结构车间、机械维修车间、冶金与铸造车间以及种类仓库的吊运工作等。
